03: Swin Transformer: Hierarchical Vision Transformer using Shifted Windows(Swin Transformer)

Author

Yuyang Zhang

在阅读Swin Transformer之前，我们回顾一下Vision Transformer是什么。 ViT 在处理图像时，会将整张图像分割成固定大小的patch，并进行global self-attention的计算，从而捕捉图像中的全局信息。然而，这种方法存在两个核心问题：

  1. 计算复杂度高：ViT的计算复杂度为 \(\mathcal{O}(( \frac{HW}{P^2})^2)\)，其中\(H\)和\(W\)分别是图像的高度和宽度，而\(P\)是patch的大小。

  2. 缺乏局部特征建模：ViT在进行全局自注意力计算时，可能会忽略图像中的局部特征，不像 CNN，ViT 没有金字塔结构，难以处理密集预测任务（如目标检测、语义分割等）；

为了解决这些问题，Swin Transformer (Liu et al. 2021) 提出了一种新的架构，它通过引入层次化的特征表示和移动窗口机制，来有效地捕捉图像中的局部和全局信息。Swin Transformer 的主要贡献是：

  1. 层次化结构（Hierarchical Architecture）: 使用 patch merging 操作逐步减少 token 数量，构建与 CNN 类似的金字塔结构，便于密集任务

  2. 局部窗口注意力（Window-based Multi-head Self Attention, W-MSA）: 在固定大小的非重叠窗口内进行自注意力操作，将复杂度从 \(O(( \frac{HW}{P^2})^2)\) 降到 \(O(M^2 \cdot \frac{HW}{M^2}) = O(HW \cdot M^2)\)，其中 \(M\) 是窗口大小.

  3. 移动窗口注意力（Shifted Window MSA, SW-MSA）: 通过在相邻层之间移动窗口位置，增强了模型的局部和全局信息捕捉能力。

一句话总结：

Swin Transformer 通过引入局部滑动窗口自注意力和分层结构，使 Transformer 成为适用于图像分类、目标检测和语义分割等多任务的通用视觉主干网络。并且减少了计算复杂度，提升了局部特征建模能力。

接下来，我们来详细介绍 Swin Transformer 的架构和关键技术。

1 Swin Transformer 架构

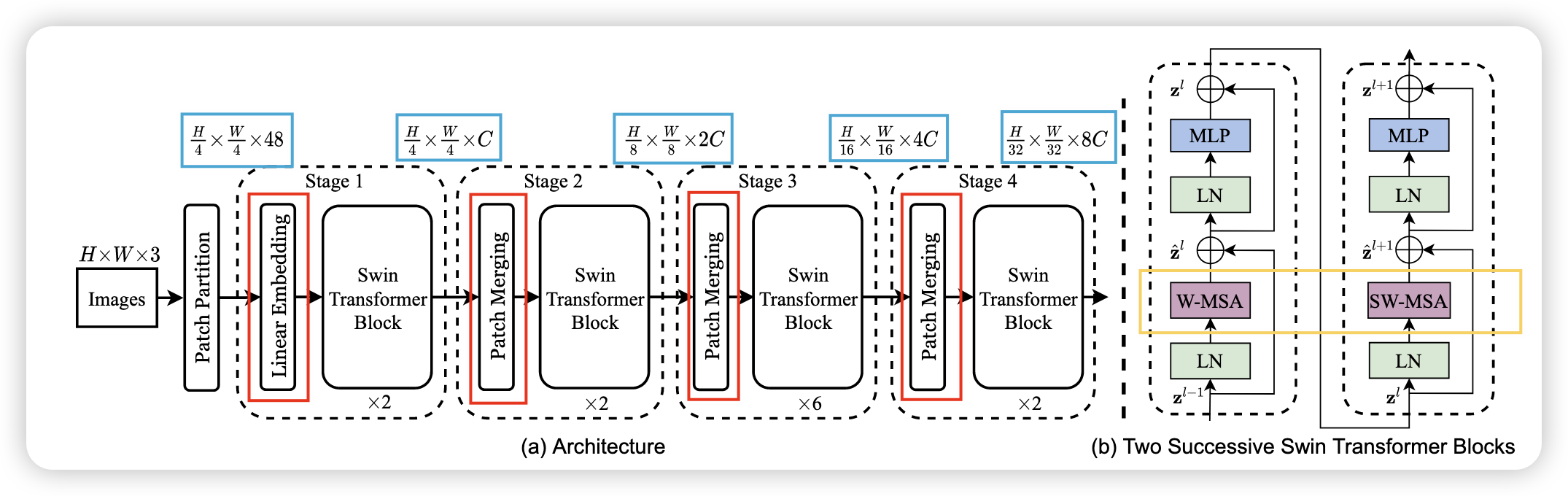

Figure 1: The Swin Transformer Architecture

如图 Figure 1 所示，Swin Transformer 的架构由以下几个主要部分组成：

  1. Patch Partition: 将输入图像分割成固定大小的patch，类似于 ViT。
  2. Patch Merging （图中红色部分）: 在每个阶段通过合并相邻的patch, 逐步减少token数量，构建层次化的特征表示。通过将相邻的patch进行拼接和线性变换，减少特征图的分辨率，同时增加通道数（图中 蓝色 部分）。
  3. Window-based Multi-head Self Attention (W-MSA) （图中橙色部分）: 在固定大小的非重叠窗口内进行自注意力操作，将复杂度从 \(O(( \frac{HW}{P^2})^2)\) 降到 \(O(M^2 \cdot \frac{HW}{M^2}) = O(HW \cdot M^2)\)，其中 \(M\) 是窗口大小.
  4. Shifted Window Multi-head Self Attention (SW-MSA) （图中橙色部分）: 通过在相邻层之间移动窗口位置，增强了模型的局部和全局信息捕捉能力。

1.1 Patch Partition

假设我们有一个输入图像 \(X\)，其大小为 \(H \times W \times 3\)，其中 \(H\) 是高度，\(W\) 是宽度，\(3\) 是通道数。我们将图像分割成大小为 \(P \times P\) 的patches, 之后将这些raw pixel concentration 在一起，就得到了一个 token。 假设\(P=4\)，每个token的大小为 \(4 \times 4 \times 3 = 48\), 总共有 \(\frac{H}{4} \times \frac{W}{4}\) 个token。

1.2 Linear Embedding

在将图像分割成patches后，我们需要将每个patch转换为一个向量表示。这个过程称为线性嵌入（Linear Embedding）。具体来说，我们将每个patch展平为一个向量，并通过一个线性变换（通常是一个全连接层）将其映射到一个更高维的空间中。这个就是在 Stage 1 Figure 1 中的 红色 部分。

1.3 Patch Merging

在每个阶段，Swin Transformer 通过合并相邻的patch来逐步减少token数量，构建层次化的特征表示。具体来说，在每个阶段，我们将相邻的patch进行拼接和线性变换，减少特征图的分辨率，同时增加通道数。这个过程称为 Patch Merging。假设在 Stage 1 中，我们有一个大小为 \(H \times W \times C\) 的特征图，其中 \(C\) 是通道数。通过 Patch Merging，我们将特征图的大小减少为 \(\frac{H}{2} \times \frac{W}{2} \times 2C\)，其中 \(2C\) 是合并后的通道数。

To produce a hierarchical representation, the number of tokens is reduced by patch merging layers as the network gets deeper. The first patch merging layer concatenates the features of each group of 2 × 2 neighboring patches, and applies a linear layer on the 4C-dimensional concatenated features. This reduces the number of tokens by a multiple of 2 × 2 = 4 (2× downsampling of resolution), and the output dimension is set to 2C.

总的来说，Patch Merging 就是 Patch Partition + Linear Embedding 的组合。它通过将相邻的patch进行拼接和线性变换，减少特征图的分辨率，同时增加通道数，从而构建层次化的特征表示。

1.4 Window-based Multi-head Self Attention (W-MSA)

接下来，就到了Swin-Transformer的核心部分：窗口自注意力（Window-based Multi-head Self Attention, W-MSA）。在这个阶段，我们将特征图划分为固定大小的非重叠窗口，并在每个窗口内进行自注意力计算。具体来说，假设我们有一个大小为 \(H \times W \times C\) 的特征图，我们将其划分为大小为 \(M \times M\) 的窗口，其中 \(M\) 是窗口大小。然后，在每个窗口内，我们计算自注意力。

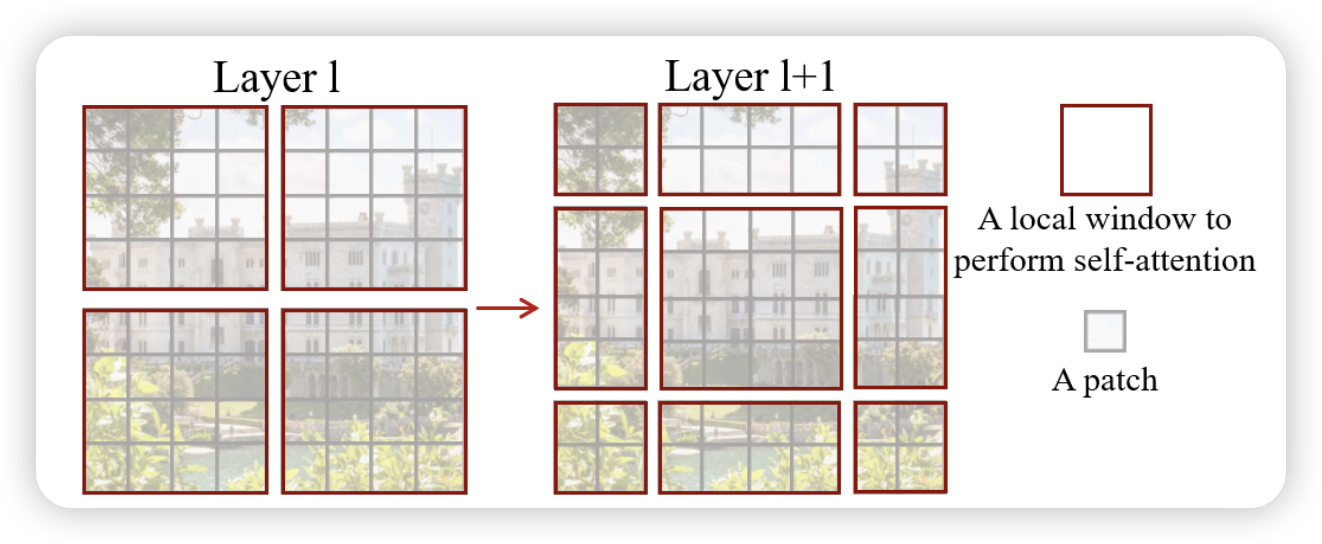

Figure 2: Window-based Multi-head Self Attention

如图 Figure 2 所示，W-MSA 的Attention计算方式与ViT类似，但它只在每个窗口内进行计算，而不是在整个图像上进行全局计算。这种方法大大减少了计算复杂度，从 \(O(( \frac{HW}{P^2})^2)\) 降到 \(O(M^2 \cdot \frac{HW}{M^2}) = O(HW \cdot M^2)\)，其中 \(M\) 是窗口大小。

我们可以看到，不同窗口之间的Attention是独立的，因此我们可以并行计算每个窗口的Attention，这样可以大大提高计算效率。

1.5 Shifted Window Multi-head Self Attention (SW-MSA)

W-MSA虽然在每个窗口内进行了自注意力计算，但它仍然存在一个问题：相邻窗口之间的信息无法直接传递。为了解决这个问题，Swin Transformer 引入了移动窗口机制（Shifted Window Multi-head Self Attention, SW-MSA）。具体来说，在每个阶段，Swin Transformer 会将窗口的位置移动一个固定的步幅，然后再进行自注意力计算。这样，相邻窗口之间就可以通过重叠区域进行信息传递，从而增强了模型的局部和全局信息捕捉能力。

Figure 3: Shifted Window Multi-head Self Attention

但是要如何实现这个Shifted Attention呢？ 其中一种方法是，将特征图进行padding，然后将窗口划分为大小为 \(M \times M\) 的非重叠窗口。然后，在每个窗口内进行自注意力计算。

A naive solution is to pad the smaller windows to a size of M × M and mask out the padded values when computing attention.

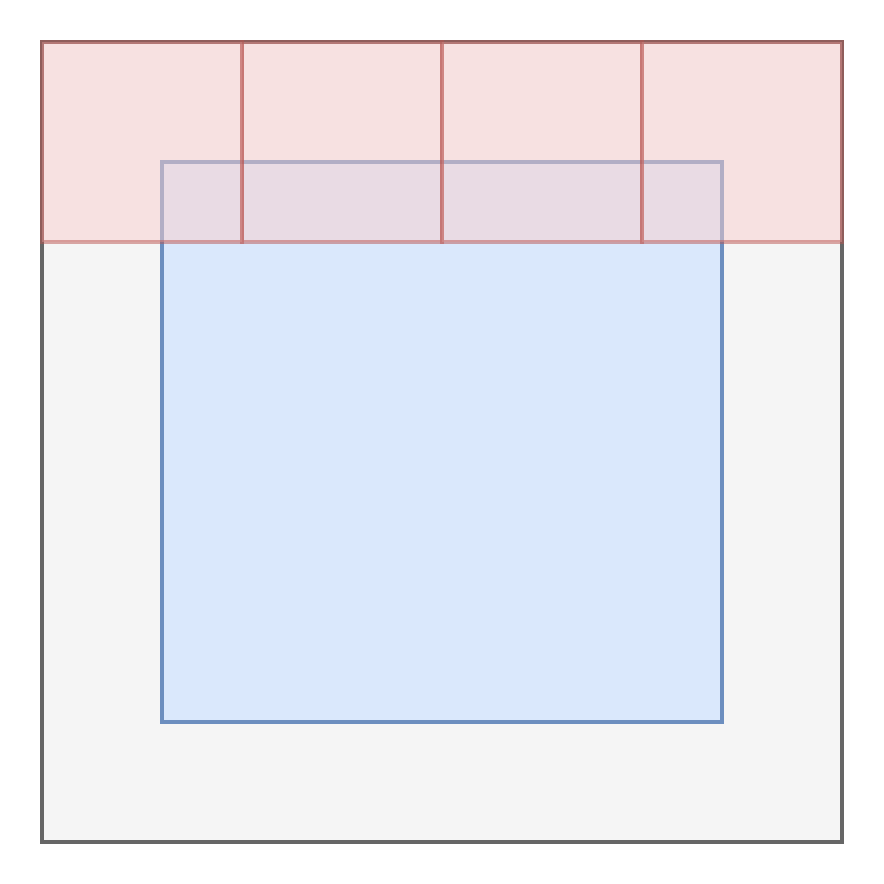

Illustration of Padding

Illustration of Padding
Figure 4

这种方法虽然可以实现移动窗口机制，但会增加计算复杂度。Swin Transformer 采用了一种更高效的方式，通过 cyclic shift 来实现窗口的移动。这种可以在不增加窗口数量的情况下，实现窗口的移动，从而减少计算复杂度。不过需要注意的是，这种方式会将一些窗口的消息混淆，因此需要在计算自注意力时进行mask操作，以确保每个窗口只关注自己的区域。具体的实现方式可以参考接下来的 PyTorch 实现部分。

1.6 Position Embedding

Transformer 模型通常需要位置编码（Position Embedding）来捕捉输入序列中元素的位置信息。Transformer是用来 sin cos 函数来生成位置编码的。使用 learned position embedding 的方式来生成位置编码。Swin Transformer使用了第三种方式， relative position embedding。它通过计算相对位置来生成位置编码，这样可以更好地捕捉输入序列中元素之间的相对关系。具体的

\[ \text{Attention}(Q, K, V) = \mathrm{SoftMax}\left(\frac{QK^\top}{\sqrt{d}} + B\right)V \]

其中B是相对位置编码矩阵。这个矩阵的大小为 \(M^2 \times M^2\)，其中 \(M\) 是窗口大小。对于每个窗口的元素，他们的相对位置是 \([−M + 1, M − 1]\)。 因此我们可以将一个较小尺寸的偏置矩阵 \(\hat{B} \in \mathbb{R}^{(2M - 1) \times (2M - 1)}\) 参数化，并且矩阵 \(B\) 中的值是从 \(\hat{B}\) 中取出的。

1.7 Others

Swin Transformer 还引入了一些其他的技术来提高模型的性能和效率，例如：

  • Layer Normalization (Pre-Norm): 在每个阶段的输入和输出之间使用 Layer Normalization 来稳定训练过程。
  • Dropout: 在自注意力计算和全连接层中使用 Dropout 来防止过拟合。
  • Residual Connection: 在每个阶段的输入和输出之间使用残差连接来加速收敛。
  • MLP: 在每个阶段的输出后使用多层感知机（MLP）来进一步处理特征。
  • Activation Function: 使用 GELU 激活函数来提高模型的非线性表达能力。

在这里就不过多赘述了，感兴趣的同学可以参考原论文 (Liu et al. 2021)， 或者我的前两篇文章：

2 PyTorch Implementation

3 Key Concepts

Concept Explain
Swin Transformer 一种层次化的视觉 Transformer，通过局部窗口注意力与窗口平移机制，实现线性计算复杂度，适用于图像分类、检测、分割等任务。
Window-based Attention（窗口注意力） 只在固定大小的非重叠局部窗口内计算自注意力，显著减少计算量。
Shifted Window（窗口平移） 将窗口划分向右下平移一半窗口大小，使不同窗口之间的信息得以交互；需要使用 attention mask 来处理边界问题。
Patch Merging（补丁合并） 将相邻的 patch 合并以降低分辨率、增加通道数，构建金字塔式层级结构。
Relative Position Bias（相对位置偏置） 可学习的偏置项，基于 patch 间相对位置添加到 attention 权重中，增强空间感知能力。
Hierarchical Representation（层次化表征） 模仿 CNN 结构，通过多层 patch merging 构建从细节到全局的多尺度特征。
Linear Complexity（线性复杂度） 由于注意力局限于局部窗口，总体计算复杂度随输入图像大小呈线性增长。
Dense Prediction（密集预测） 如语义分割、目标检测等任务，模型需对图像中每个像素或区域输出结果。
Attention Mask（注意力掩码） 在平移窗口后用于限制不合理 token 间注意力计算的掩码矩阵。

References

Liu, Ze, Yutong Lin, Yue Cao, Han Hu, Yixuan Wei, Zheng Zhang, Stephen Lin, and Baining Guo. 2021. “Swin Transformer: Hierarchical Vision Transformer Using Shifted Windows.” August 17, 2021. https://doi.org/10.48550/arXiv.2103.14030.
